vvvv-plugin 入门教程
本篇文章的目标是让即使身份是设计师的朋友, 也会在连接patch时偶尔想到会不会自己写个plugin会更方便些.
从一道应用题开始：甲.乙两人同时从两地出发，相向而行，距离是50千米。甲每小时走3千米，乙每小时2千米，甲带着一条狗，狗每小时走5千米。这只狗同时和甲一起出发，当它碰到乙后，便回头跑向甲；碰到甲后又回头跑向乙，如此往复，直到两人相遇。问，小狗一共跑了多少千米？
一、我们纯初学
这只是一道简单的应用题， 我们希望有一个节点，可以让我们输入了距离，速度这些参数之后，节点可以输出小狗跑的距离。
1. 双击vvvv空白处, 输入template.

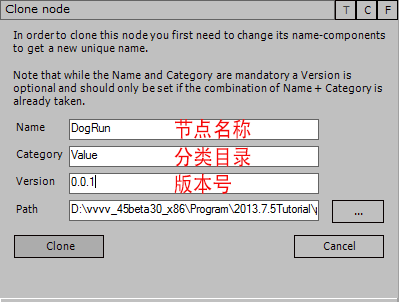

按住CTRL再点击Template(Value), 创建一个新的Plugin
2. 右键这个新的节点，进入编程模式。PluginInfo区域用来定义节点的基本信息。但我们初学，先不管它。我们最关心的是怎么定义距离、速度这些输入pin脚，和小狗跑步距离这个输出pin脚。它们是在fields & pins区域里定义的。
#region fields & pins
[Input("People Distance")] //输入Pin脚名称为People Distance
ISpread<double> Distance_In; //double是小数类型,int是整数类型.
//Distance_In是我们自定义的变量名
[Input("A Speed")]
ISpread<double> ASpeed_In;
[Input("B Speed")]
ISpread<double> BSpeed_In;
[Input("Dog Speed", DefaultValue = 0.0)] //DefaultValue = 0.0说明Dog Speed这个pin脚默认值为0
ISpread<double> DogSpeed_In;
[Output("Dog Distance")] //Output
ISpread<double> DogDistance_Out;
[Import()]
ILogger FLogger; //调试信息输出. 我们不是程序员,此处略去.
#endregion fields & pins
3. 编码。我们的代码要写在Evaluate这个函数里才可以被执行，现在我们来计算小狗运动的距离，并且输出它。
public void Evaluate(int SpreadMax)
{
/*
这里必须要插句嘴, vvvv的节点默认都是要操作Spreads的, 所以我们
在写节点时要考虑如果输入了很多数据, 我们要输出多少数据.在这里
如果我们输入了10组不同的数据, 就需要输出10个小狗运动的距离
*/
//设置我们的输出数量.
DogDistance_Out.SliceCount = SpreadMax;
//遍历计算每组数据. for,if这种程序语法, C#教程看一会就明白了
for (int i = 0; i < SpreadMax; i++)
{
//计算相遇时间
double t = Distance_In[i] / (ASpeed_In[i] + BSpeed_In[i]);
//输出距离
DogDistance_Out[i] = DogSpeed_In[i] * t;
}
}
4. Ctrl + S保存。新写的节点就可以用了。测试一下。
二、 哎，有那么点意思。
1. PluginInfo区域的参数我们简单介绍一下。
#region PluginInfo [PluginInfo(Name = "DogRun", //Plugin显示的名字 Category = "Value", //Plugin的所属目录 Version = "0.0.1", //Plugin的版本号 Help = "Help children against theri homoworks", //Plugin的帮//助信息, 挑选节点时,当鼠标放在这个Plugin上会显示此信息 Tags = "dog, run", //Plugin的标签 Author = "agalloch21" //Plugin的作者 )] #endregion PluginInfo
2. fields & pins区域，格式是固定的。
[Input("Dog Speed", DefaultValue = 0.0)]
ISpread<double> DogSpeed_In;
1) Input表示这是一个输入pin脚， Output则是输出。
2) “Dog Speed”是这个pin脚的名称，鼠标放在pin脚上即可看到。
3) DefaultValue是这个pin脚的一个属性, 这个pin脚还可以有MaxValue、MinValue、IsSingle等很多属性。这里不详细讲。
4) ISpread类型表示pin脚传入传出的是一个铺展（Spreads），这里只有ISpread和IDiffSpread两种类型可以选。IDiffSpread类型的优势在于当这个pin脚的值改变了, 你可以收到通知.
5) double是小数类型, 说明这个pin脚传入的数据是小数。其它类型：int(整数), bool(布尔值), string(字符串)类型。
6) DogSpeed_In是我们自定义的变量，下面写代码时会用到它。
3. SpreadMax
SpreadMax的值等于输入的这些数据中最多的个数。比如输入了10个距离, 9个甲乙的速度, 8只小狗的速度, 那么SpreadMax的值为10.
三、 我有点晕， 但我还想继续往下看。
这次我们的需求提高了，我们希望模拟这只小狗的运动过程，我们输入甲乙的距离，甲乙的速度，小狗的速度，然后希望根据时间实时输出小狗和甲乙的位置。
1. 修改pin脚。
根据需求, 我们需要有甲乙距离、甲的速度、乙的速度、小狗的速度这4个输入pin脚，需要有小狗的位置、甲的位置、乙的位置这3个输出pin脚。我们可以更高端些，仿照LFO节点让我们的DogRun节点有Pause和Reset的功能，所以我们再加上Pause和Reset的输入pin脚。 这样改变后的fields & pins就是这样子
#region fields & pins
//这里为了避免太复杂,我们只计算一组数据,即使有很多数据输入.
[Input("Distance", IsSingle = true)]//IsSingle表明即使输入了很多数据, 该pin脚也只取第一个值
IDiffSpread<double> Distance_In; //这里我们用IDiffSpread类型, 希望在这个值改变时得到通知
[Input("ASpeed", IsSingle = true)]
IDiffSpread<double> ASpeed_In;
[Input("BSpeed", IsSingle = true)]
IDiffSpread<double> BSpeed_In;
[Input("Dog Speed", IsSingle = true)]
IDiffSpread<double> DogSpeed_In;
[Input("Pause", IsSingle = true)]
ISpread<bool> Pause_In;
[Input("Reset", IsSingle = true, IsBang = true)] //IsBang表明这个pin脚是Bang类型的
ISpread<bool> Reset_In;
[Output("Dog Position")] //Output
ISpread<double> DogPosition_Out;
[Output("A Position")]
ISpread<double> APosition_Out;
[Output("B Position")]
ISpread<double> BPosition_Out;
2. 成员变量是个好东西。
因为每时每刻甲乙和小狗的位置都在改变，所以我们需要有一个地方保存他们当前的位置，下一次计算时要用到。成员变量适时出现。
//定义成员变量, 并且初始化
double a_position_ = 0; //记录A君的当前位置
double b_position_ = 0; //记录B君的当前位置
double dog_position_ = 0; //记录小狗的当前位置
double dog_direction_ = 1; //记录小狗此时的运动方向
bool meet_ = false; //甲乙两人是否相遇
成员变量可以简单理解为定义在Evaluate 函数外面的变量，它一直存在，可以用来存储数据。定义在Evaluate函数里面的变量在Evaluate 函数运行完之后都会消亡，所以不能用来存储数据。
3. 编码。
//called when data for any output pin is requested
public void Evaluate(int SpreadMax)
{
//设置输出数量为1，我们只计算一组数据
DogPosition_Out.SliceCount = 1;
APosition_Out.SliceCount = 1;
BPosition_Out.SliceCount = 1;
//如果输入的数据变化了或者"Reset"pin脚设为true了,那么我们要重新模拟小狗的运动
if(Distance_In.IsChanged //只有IDiffSpread类型才有IsChanged标志，当Distance这个pin脚的值发生改变时，IsChanged的值为true
|| ASpeed_In.IsChanged || BSpeed_In.IsChanged
|| DogSpeed_In.IsChanged
|| Reset_In[0] == true)
{
a_position_ = 0;
b_position_ = Distance_In[0];
dog_position_ = 0;
dog_direction_ = 1;
meet_ = false;
}
/*因为我们只计算一组数据, 所以读写数据时加上下标[0]表示我们操作的是第一个数据.*/
if(Pause_In[0] == false && meet_ == false) //如果没有暂停的话并且甲乙两人没有相遇的话
{
//更新两人和小狗的位置
a_position_ = a_position_ + ASpeed_In[0];
b_position_ = b_position_ - BSpeed_In[0];
dog_position_ = dog_position_ + dog_direction_*DogSpeed_In[0];
//如果两人相遇
if(a_position_ >= b_position_)
{
a_position_ = Distance_In[0] / (ASpeed_In[0] + BSpeed_In[0]) * ASpeed_In[0];
b_position_ = a_position_;
meet_ = true;
}
//如果小狗跟A相遇了, 折返
if(dog_position_ <= a_position_)
{
double temp_t = (a_position_ - dog_position_) / (ASpeed_In[0] + DogSpeed_In[0]);
double temp_p = dog_position_ + temp_t * DogSpeed_In[0] + temp_t * DogSpeed_In[0];
dog_position_ = temp_p < b_position_ ? temp_p : b_position_;
dog_direction_ = 1;
}
//如果小狗跟B相遇了, 折返
if(dog_position_ >= b_position_)
{
double temp_t = (dog_position_ - b_position_) / (BSpeed_In[0] + DogSpeed_In[0]);
double temp_p = dog_position_ - temp_t * DogSpeed_In[0] - temp_t * DogSpeed_In[0];
dog_position_ = temp_p > a_position_ ? temp_p : a_position_;
dog_direction_ = -1;
}
//输出他们三个的位置
DogPosition_Out[0] = dog_position_;
APosition_Out[0] = a_position_;
BPosition_Out[0] = b_position_;
}
//FLogger.Log(LogType.Debug, "hi tty!");
}
四、 都是代码，真没劲。写出个这节点有什么用啊
上面确实代码比较多，我也不太好讲，程序语法还是要找一本C#的书踏实的了解一下，一天就够。接下来我去用刚才新建的DogRun节点画点东西出来，以期望可以留住你们的眼球。
这是用DogRun画出来的一个图形，如果你觉得还不错，还剩点兴趣，请跳回第三章，把仅剩的兴趣献给代码吧。不要执着在小狗折返，速度计算这些代码，你需要在意的是vvvv-Plugin的框架。弄明白了Plugin的结构，照葫芦画瓢，就可以自己动手去写一个节点啦！
